VESUVIO (CS-AP)





VELIKA VISINA PODIZANJA

ZA TRAKTORE KS 55/65

o/min x PRIJENOSNI OMJER
 ROTOR   Q = m3/h
Traktorska snaga
KS
  42 48 54 60 66 72 78 84 90
  Q = l/min.
  700 800 900 1000 1100 1200 1300 1400 1500
460x7,41 (12/89)
540x6,28(14/88)
630x5,37 (16/85)		 730x4,66 (18/84)
830x4,10 (20/82)
935x3,63 (22/80)		 D H 96 95 94 82,5 91 89,5 88 86 84
55
P 29 30 32,4 34 35,7 37 38,4 39,7 41
C H 105 104 103 102 100 99 97,5 96 94
60
P 33 34,5 36,5 38,5 40 41,7 43,2 45 46,5
B H 115 114 113 112 111 109 108 106 105
65
P 37 38 40,5 42,8 45 47 49 51 52

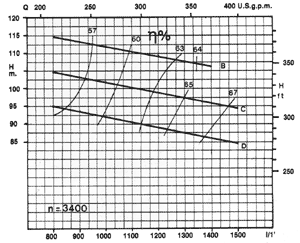

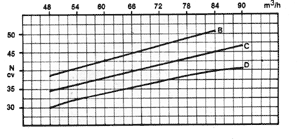

Q = kapacitet     H= ukupna manometarska visina u metrima     P=apsorbirana KS    n = okretaji/min

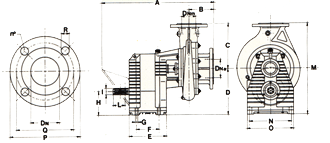

CJELOKUPNE DIMENZIJE
DNa DNm A B C D E F G H I L M N O Težina Priključci P Q R n° provrta
80 65* 600 125 280 253 205 120 15 133 1-3/8'' 65 513 220 250 75 80 200 160 18 4
65 185 145 18 4

*  Prirubnica DN80sa 65mm središnjim provrtom
