ROLLE




MALA VISINA PODIZANJA

o/min x PRIJENOSNI OMJER
 ROTOR   Q = m3/h

Traktorska snaga
KS

  90 96 102 108 114 120 132 144 156 168 192 180 204
  Q = l/min.
  1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000

3200

 3400

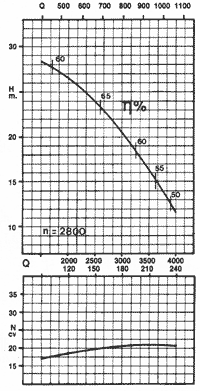

ROLLE 125
(CXCU 125-D)		 540X5,25 (12/63) A H 28,2 27,9 27,6 27,4 27 26,7 25,5 24,3 23,1 22 20,4 18,9 16,5
28
P 17 17,3 17,6 18 18,3 18,7 19,2 19,8 20,2 20,8 21 21,5 22
o/min x PRIJENOSNI OMJER
 ROTOR   Q = M3/h

Traktorska snaga
KS

  120 132 144 156 168 180 192 204 216 228 240 270
  Q = l/min.
  2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000 5000

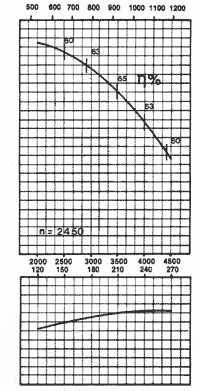

ROLLE 150
(CXCU 150-A)		 540X5,56 (16/73) A H 30,6 30 29,5 28,9 28,4 27,6 26,8 25,5 24,3 23 21,8 17,4
40
P 25,5 26,2 27 27,7 28,5 29 29,6 30 30,3 30,6 31 31,1
o/min x PRIJENOSNI OMJER
 ROTOR   Q = M3/h

Traktorska snaga
KS

  270 300 360 420 480 540
  Q = l/min.
  4500 5000 6000 7000 8000 9000

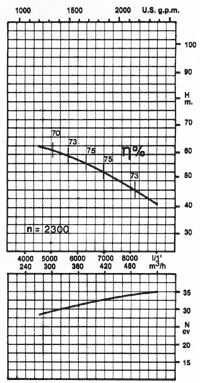

ROLLE 200
(CXCU 200-A)		 540X4,23 (17/72) A H 19 18,6 17,6 16 14 12,5
50
P 28,6 29,5 31,4 33 33,6 35

Q = kapacitet     H= ukupna manometarska visina u metrima     P=apsorbirana KS    n =okretaji/min

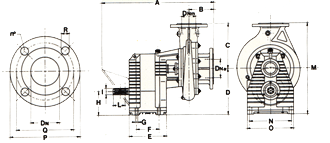

CJELOKUPNE DIMENZIJE
ROLLE 125
(CXCU 125-D)		 DNa DNm A B C D E F G H I L M N O Težina Priključci P Q R n° provrta
125 100 496 119 275 215 92 40 12 120 1-3/8'' 63 490 236 280 57 125 250 210 18 8
100 220 180 18 4
ROLLE 150
(CXCU 150-A)		 DNa DNm A B C D E F G H I L M N O Težina Priključci P Q R n° provrta
150 150 511 129 233 244 114 61 14 130 1-3/8'' 63 477 250 286 83 150 285 240 22 8
150 285 240 22 8
ROLLE 200
(CXCU 200-A)		 DNa DNm A B C D E F G H I L M N O Težina Priključci P Q R n° provrta
200 200 557 155 252 244 114 61 14 130 1-3/8'' 63 496 250 286 95 200 340 295 22 8
200 340 295 22 8
