MARMOLADA (CNS)



SREDNJA VISINA PODIZANJA

ZA TRAKTORE KS 30/35

o/min x PRIJENOSNI OMJER ROTOR

Q = m3/h

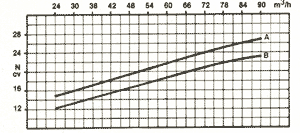

Traktorska snaga
KS

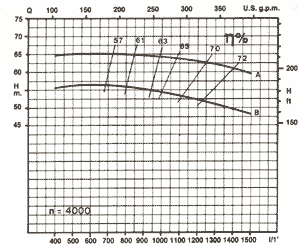

  24 30 36 42 48 54 60 66 72 78 84 90


Q = l/min.

  400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
540x7,33 (12/88)
640x6,21 (14/87)
750x5,31 (16/85)		 870x4,61 (18/83)
990x4,05 (20/81)		 B H 55,7 56,6 56,6 56,5 56,5 56 55,2 54 52,7 51,2 49,9 47,6
30
P 12,5 13,2 14,3 15,4 16 16,9 17,8 18,7 19,4 20,1 20,7 21,2
A H 64,5 65,3 65,3 65,2 65,2 64,8 64,4 62,4 63,2 62,1 60,7 59,8
35
P 15,5 16,5 17,7 19,1 19,4 20,9 21,9 23,2 24,1 25,2 26 26,9
Q = kapacitet     H= ukupna manometarska visina u metrima     P=apsorbirana KS    n =okretaji/min

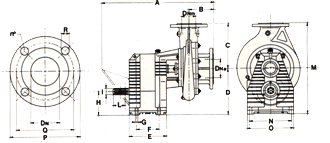

CJELOKUPNE DIMENZIJE
DNa DNm A B C D E F G H I L M N O Težina Priključci P Q R n° provrta
80 65 545 11 202 230 170 100 15 130 1-3/8'' 65 432 190 215 53 80 200 160 18 4
65 200 160 18 4
