CERVINO (CSH)







VELIKA VISINA PODIZANJA
DVOSTUPANJSKA



ZA TRAKTORE KS 75/95

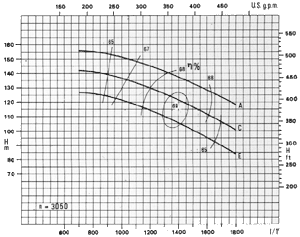

o/min x PRIJENOSNI OMJER ROTOR Q = m3/h

Traktorska
snaga
KS

  42 48 54 60 66 72 78 84 90 96 102 108
Q = l/min.
  700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800
535x5,69(13/74)
690x4,43 (16/71)		 795x3,83 (18/69)
910x3,35 (20/67)		 E H 127 126 124 122 118 114 111 106 100 95 89 84 75
P 34 36 98,5 40,5 42,5 44,5 46,5 48,5 50 52 53,5 55
C H 142 141 139 137 133 130 126 122 117 112 106 101 85
P 38,5 41 43,5 46 48,5 51 53 55 56,5 58,5 60,5 63
A H 156 155 154 152 148 145 141 138 133 128 123 118 95
P 43,5 46 49 51,5 54,5 56,5 59 61,5 63,5 65,5 67,5 69

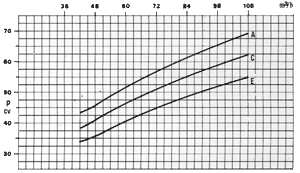

Q = kapacitet     H= ukupna manometarska visina u metrima     P=apsorbirana KS    n =okretaji/min

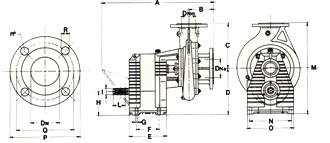

CJELOKUPNE DIMENZIJE

DNa DNm A B C D E F G H I L M N O Težina Priključci P Q R n° provrta
80 65 700 200 280 297 230 135 15 160 1-3/4'' 65 577 260 280 117 80 200 160 18 4
65 185 145 18 4
