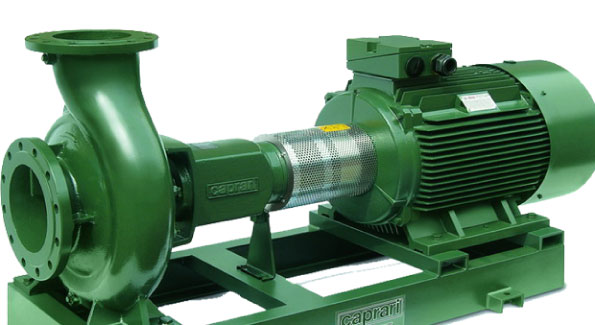

NC STANDARDNE JEDNOSTUPANJSKE CENTRIFUGALNE PUMPE

Tehničke specifikacije
Kapacitet do	l/s	500
Visina dizanja do	m	100
Snaga do	kW	160







Jednostupanjska horizontalna pumpa s glavnim dimenzijama i karakteristikama u skladu sa standardima EN733 (DIN24255).

- kućište pumpe : spiralni tip, izlazni spoj prirubnicom.
- Impeler : visoko-učinkoviti zatvoreni tip s balansiranim aksijalnim pritiscima.
Izvedba moguća ili od ljevanog željeza ili nerđajućeg čelika AISI 316.
- vratilo i nosači : vratilo od nerđajućeg čelika AISI 420 (potpuno zaštićenog od kontakta s pumpanom vodom) je vođeno i podržano s dva kotrljajuća ležaja smještenih u spojnom nosaču koji se permanentno podmazuju visokokvalitetnom mašću koja garantira dugi vijek trajanja.

Široke granice sigurnosti su primjenjene kod dimenzioniranja nosača, vratila i ležajeva, te omogućuju da pumpa bude koaksijalno pripojena jednako na elektro-motore i na motore s unutrašnjim sagorijevanjem.

- brtvljenje : mehanički tip, postavljeno na spojnom nosaču i lagano zamjenjljivo
- spajanje na motor : NC serije pumpi mogu biti priključene na IP 55 standardne elektro-motore s B3 ugradnjom motora, klasa korisnosti EFF2.
Na zahtjev, pumpe mogu biti priključene na visokoučinkovite motore.
Konstrukcijski koncept , spajanje na motor s fleksibilnom spojkom i fiksatorom (držačem razmaka), moguć je na zahtjev i omogućuje demontiranje mokrog kraja radi pregleda i popravaka bez odvajanja motora ili kućišta pumpe od cjevovoda.

- Smjer okretanja (rotacije): u smjeru kazaljke na satu gledano s pogonske strane.

PRIMJENE

Standardne pumpe NC serije su konstruirane za razne primjene, kao što su protivpožarstvo, dobava industrijske vode, industrijske svrhe, zaštita od zaleđivanja, irigacije, srednji i veliki sustavi grijanja i kondicioniranja, te vodoopskrba za stanovništvo i industrijske namjene.

OGRANIČENJA
Max. temperatura medija koji se pumpa: +90°C.
Min. temperatura medija koji se pumpa: -10°C.
- Maximalno vrijeme rada s zatvorenim izlazom i tekućinom temperature 90°C: 30 sekundi.
- Nazivni pritisak 10 bar
(sa spojem koji je usklađen s UNI 2223 PN16).
- Max. Brzina okretanja: 2900 o/m
- Pumpe mogu raditi sa svim tekućinama koje su kompatibilne s materijalima pumpe.

Na zahtjev su moguće posebne izvedbe.
