PUMPE
AFI HORIZONTALNE PUMPE SA SJEKAČEM (TRAKTORSKI ILI MOTO-POGON)




AFI -L20


AFI -L24


AFI -L25


AFI -L27



AFI -L35



AFI -L35 PD


AFI -H.D.



AFI -INV



_______________________________

Uputstva za rukovanje (PDF format, 21 stranica, hrvatski)


Ove pumpe su konstruirane za tretiranje stočnog gnoja i procesiranje otpada industrijskih postrojenja. Podesne su za vrlo gusto (zbijeno) gnojivo.
Ove zbijene formacije usitnjavaju se prolaskom kroz mehanizam dvostrukog sjekača kojim su standardno opremljene AFI jedinice.

Zahvaljujući AFI pumpama, tekuće gnojivo može biti:

- maknuto i uvedeno u spremišne tankove;

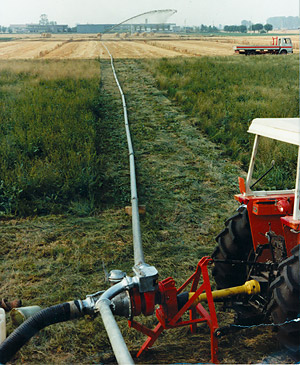

- prenošeno cjevovodima sustava za fertilizaciju i navodnjavanje;

- utovarano u tankere.

AFI pumpe su dostupne u širokom rasponu modela s raznolikim performansama i snagama, te mogu biti pogonjene traktorskim, elektro kao i hidrauličkim motorima.

  • Tehničke karakteristike :

    -  Tijelo pumpe, impeler, usisno zvono i nosač pumpe u 'antišok' i protuzaledivom sferoidnom ljevanom željezu.

    -  Vratilo pumpe od otvrtdnjenog i kromiranog čelika.

    - Uprešani sjekači napravljeni od otvrdnjenog mangan-vanadij legiranog čelika.

    - Vruće galvanizirani usisni stožac s ugrađenim ventilom.

    - Vidija mehanička brtva ili dvostruka uljna brtva (na zahtjev).



DODA BOX
Instalacija za tankere





GENERALNE TEHNIČKE ZNAČAJKE

TIP Prijen. omjer o/min Impeler o/min
Protok ( m^3/h)
24 36 48 60 90 120 150 180 240 300 360 540 720
Protok (l/min)
400 600 800 1000 1500 2000 2500 3000 4000 5000 6000 9000 12000
AFI-L20 1:6.417 540 3465
H
   81 77 74 62
CV
   24 28 32 42
AFI-L24K 1:6.2 540 3348
H
 106 104 102 98 82 49
CV
 68 70 73 75 80 86
1:4.93 540 2662
H
 60 59 57 56 48
CV
 48 50 55 57 64
AFI-L24 1:1 2900 2900
H
 79 77 74 72 62
CV
 30 32 34 36 40
AFI-L24/5K 1:6.2 540 3348
H
 117 114 112 111 101 88
CV
 73 76 80 81 87 93
AFI-L25 1:3.88 540 2096
H
     41 40 39 36 30
CV
     35 36 38 41 43
1:4.93 540 2662
H
       57 56 52 48 40
CV
       64 68 71 74 70
1:3.35 1000 3350
H
         89 87 82 76 48
CV
         102 105 108 112 118
AFI-L27 1:3.88 540 2096
H
     56 55 52 48 41 30
CV
     33 35 39 43 46 51
1:4.93 540 2662
H
     91 90 87 83 76 66
CV
     59 62 69 73 81 89
1:3.35 1000 3350
H
     145 142 138 133 125
CV
     114 117 127 135 144
AFI-L35 1:2 1000 2000
H
       84 83 80 77 72 58
CV
       69 73 78 82 87 96
1:3.88 540 2096
H
       94 92 90 86 82 70
CV
       73 79 84 90 95 105
1:2.38 1000 2380
H
       122 119 115 111 106 100
CV
       110 116 122 128 134 139
AFI-L20 PD 1:1 3000 3000
H
     58 50 25
CV
     20 23 35
AFI-L27 PD 1:1 1500 1500
H
       26 24 19 10
CV
       17 19 22 24
1:1 2000 2000
H
       50 48 44 37 25
CV
       32 36 38 42 45
1:1 2500 2500
H
       79 77 73 67 56
CV
       52 57 63 70 76
1:1 3000 3000
H
       114 112 108 102 91
CV
       90 97 104 111 119
AFI-L35 PD 1:1 1500 1500
H
       47 45 43 39 33 10
CV
       30 33 36 38 41 46
1:1 2000 2000
H
       84 83 80 72 62 58
CV
       69 73 78 82 87 96
1:1 2500 2500
H
         134 130 125 120 115
CV
         124 130 137 144 150
AFI-PD 1:1 1000 1000
H
                 53 50 40 33 10
CV
                 42 65 75 110 130
AFI-27HD 1:3,31 824 2727
H
       98 96  91  83  73
CV
        78  85  93 100  108
AFI-L35 HD 1:2,73 1000 2730
H
         152 152 151 149 140 120
CV
         197 205 212 220 235 250
1:3,05 910 2775
H
         152 152 151 149 140 120
CV
         197 205 212 220 235 250
1:3,31 824 2727
H
         152 152 151 149 140 120
CV
         197 205 212 220 235 250

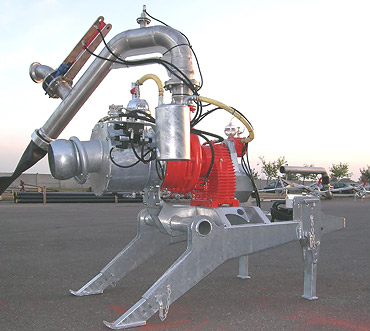

SPECIJALNE INSTALACIJE I PRIBOR
KONTROLNI SUSTAV ZA ZAŠTITU OD PRETLAKA


Uklopno/rasklopna ploča

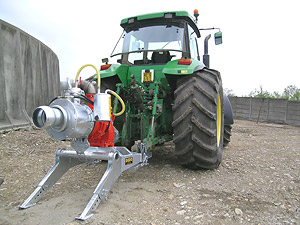

Primjer sustava povezanog s traktorom

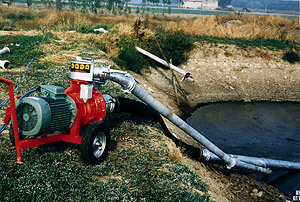

Montaža na moto-pumpu




KONTROLNI SUSTAV ZA ZAŠTITU OD PRETLAKA

Ovaj sustav je konstruiran za kontrolu izlaznog tlaka na AFI pumpama. Pomoću njega, moguće je namještati vrijednost najvišeg postignutog pritiska kojeg želite održavati u pumpnoj liniji u cilju ograničavanja mogućih oštećenja uzrokovanih pretlakom.
Preporučamo instaliranje kontrolnog sustava kada se pumpa koristi u kružnim sustavima.
